一、 產品概述
HA003-4X-10/16Q型是一種利(li)用孔板(ban)的(de)(de)壓(ya)差,對(dui)閥(fa)(fa)后流(liu)(liu)量(liang)實(shi)現(xian)限(xian)止或調節 的(de)(de)自(zi)控閥(fa)(fa)門，設(she)(she)定(ding)的(de)(de)出口(kou)流(liu)(liu)量(liang)不受(shou)進口(kou)流(liu)(liu)量(liang)或壓(ya)力變化而(er)影響。設(she)(she)定(ding)流(liu)(liu)量(liang)是指閥(fa)(fa) 門出口(kou)所限(xian)定(ding)的(de)(de)最(zui)大流(liu)(liu)量(liang)，所以也可(ke)稱限(xian)流(liu)(liu)閥(fa)(fa)。當(dang)(dang)上游(you)供水流(liu)(liu)量(liang)小于設(she)(she)定(ding)值時， 主(zhu)閥(fa)(fa)全開(kai)，閥(fa)(fa)門不會增(zeng)加流(liu)(liu)量(liang);當(dang)(dang)下游(you)壓(ya)力大于上游(you)壓(ya)力時，主(zhu)閥(fa)(fa)自(zi)動關閉止回(hui)。
常用(yong)孔(kong)板(ban)的P值(d / D)都在0.5 ~ 0.6之間，孑(jie)L板(ban)小孔(kong)節流處(chu)水頭(tou)損(sun)(sun)失較大。 本專利通(tong)過優化設(she)計(ji)，將(jiang)B值提高至0.8(即d=0.8D)。減小節流處(chu)流速，減少水頭(tou) 損(sun)(sun)失約50%。
二(er)、 技術(shu)參數

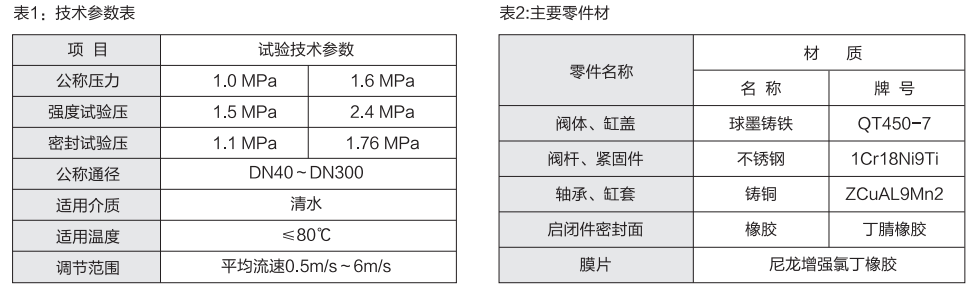

連接法蘭符合GB/T17241.6標(biao)準，強(qiang)度和密封試驗按GB/T13927執行。 主要(yao)試驗技術參數(shu)見下方表(biao)1,主要(yao)零件(jian)材(cai)質見下方表(biao)2,外形見下方圖1。
三、 工(gong)作(zuo)原(yuan)理
1) 啟、閉原理

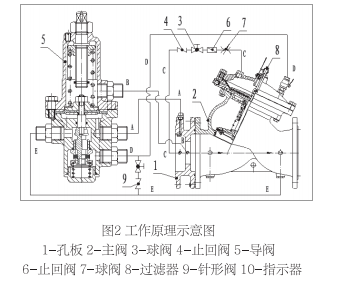

孔板1安(an)裝在主閥(fa)(fa)(fa)(fa)進口處(見圖2),通(tong)過導閥(fa)(fa)(fa)(fa)5對孔板中直徑為D的大孔和直 徑為d的小孔兩處壓差(cha)(AP)的調(diao)節(jie)，改變主閥(fa)(fa)(fa)(fa)膜片上(shang)控制室的壓力，從而(er)驅動(dong)主 閥(fa)(fa)(fa)(fa)膜片和閥(fa)(fa)(fa)(fa)瓣作上(shang)、下運動(dong)，改變主閥(fa)(fa)(fa)(fa)的開度，滿足(zu)下游所(suo)設定的流量。下控制室 有(you)固定孔與下游相通(tong)，使主閥(fa)(fa)(fa)(fa)啟閉平穩。
當流量小(xiao)于(yu)設定值(zhi)時，AP也減小(xiao)，膜(mo)片上控制室壓力減小(xiao)，閥門開(kai)度加大(da)， 流量增(zeng)大(da)到設定值(zhi)。當流量大(da)于(yu)設定值(zhi)時，則相逆工(gong)作(zuo)。
2) 自動止回原理(li)
當閥(fa)后壓(ya)力(li)大于閥(fa)前壓(ya)力(li)時(shi)，單向(xiang)閥(fa)4關(guan)閉(見圖2),閥(fa)后壓(ya)力(li)水經單向(xiang)閥(fa)9和 球閥(fa)，通過控制管路D及時(shi)注入膜(mo)片上控制室，主閥(fa)自動緩慢關(guan)閉。
四、 主要特性
1) 節能一(yi)節能50%以上(shang)
因為普(pu)通孔(kong)板的(de)8值(zhi)(D/d)都(dou)在(zai)0.5?0.6之(zhi)間，所以利用孔(kong)板取壓，在(zai)小孔(kong)節 流處(chu)水頭損失都(dou)較大(da)。本專(zhuan)利可將P值(zhi)提高至0.8(即d=0.8D)。
2) 不受上游工況波動影響(xiang)及原理(li)
3) 主(zhu)閥自動全開
當供水(shui)能力因工況(kuang)變(bian)化(hua)，小于設定流量(liang)時，流量(liang)不(bu)會增加,此時主閥全開。
4) 調節范圍大
導閥利用調節彈簧來承載孔板兩側的壓(ya)(ya)差及(ji)平(ping)衡(heng)壓(ya)(ya)差波(bo)動。正(zheng)常工(gong)況下，管內(nei) 流速選擇在1 m/s?5m/s之間能實現最(zui)佳控(kong)制。

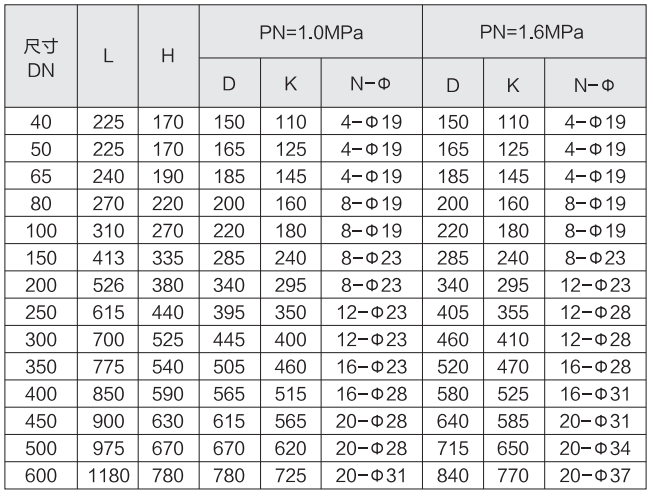

表3:外形連接尺寸
五、典型安裝示意(yi)圖
