一、產品概述
HA006-4X-10/16Q型無漩渦節能水泵控(kong)制閥是控(kong)制離(li)心泵運行特(te)性(xing)的(de)水力自控(kong)裝置。能控(kong)制離(li)心泵下列(lie)運行特(te)性(xing)：
1)關閥啟(qi)(qi)泵:即先(xian)零流量啟(qi)(qi)動，后開閥，平均減小啟(qi)(qi)動軸(zhou)功率50%,保證設備安全;
2) 關閥(fa)停(ting)(ting)泵:即(ji)先關閥(fa)，管網流速為零時再停(ting)(ting)泵，停(ting)(ting)泵時無水錘，泵不逆轉;
3) 非人為意外斷電時:即雷電感(gan)應(ying)或電路故障意外斷電停(ting)泵時，控制閥自動緩閉停(ting)泵。確保(bao)水擊力不大(da)于工作壓(ya)力的0.3倍(bei)，保(bao)證管(guan)網安(an)全。
4) 節(jie)能：閥體(ti)內(nei)無漩渦，比同類產(chan)品節(jie)能約25%。
5) 全通徑流道(dao)設計(ji)，保證工況(kuang)設計(ji)流量(liang)，到達節能。
二(er)、技術參數
連接(jie)法蘭按GB/T17241.6標(biao)準制造(zao)，強(qiang)度和密封試(shi)驗按GB/T13927執行。

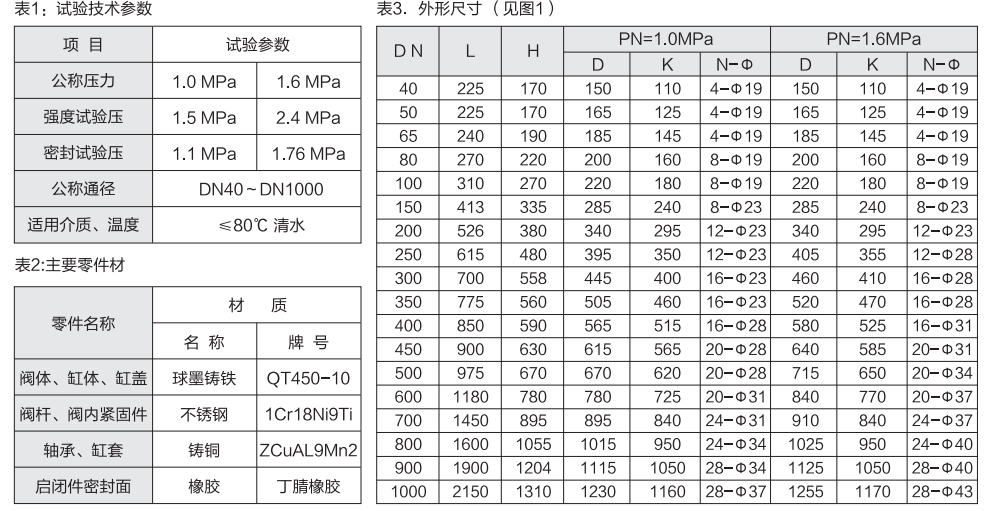

主(zhu)要試驗(yan)技術參(can)數見(jian)表(biao)1,主(zhu)要零件材質見(jian)表(biao)2,外(wai)形見(jian)圖1，外(wai)形尺寸見(jian)表(biao)3.
三、工作(zuo)原理
水泵(beng)控制閥采用壓縮(suo)空(kong)氣作(zuo)驅動源(yuan)壓縮(suo)空(kong)氣驅動活塞作(zuo)上下(xia)運動，活塞通過閥桿連接動平衡(heng)設計的(de)閥瓣(ban)，實現閥的(de)開啟或(huo)關閉。 采用壓縮(suo)空(kong)氣作(zuo)為驅動源(yuan)的(de)理由是清潔環境，使用方(fang)便，避免在泵(beng)房建(jian)置排水溝渠。企業(ye)可為用戶(hu)解決(jue)現場無壓縮(suo)空(kong)氣的(de)困難。 工(gong)作(zuo)原理詳(xiang)述(shu)如下(xia)：

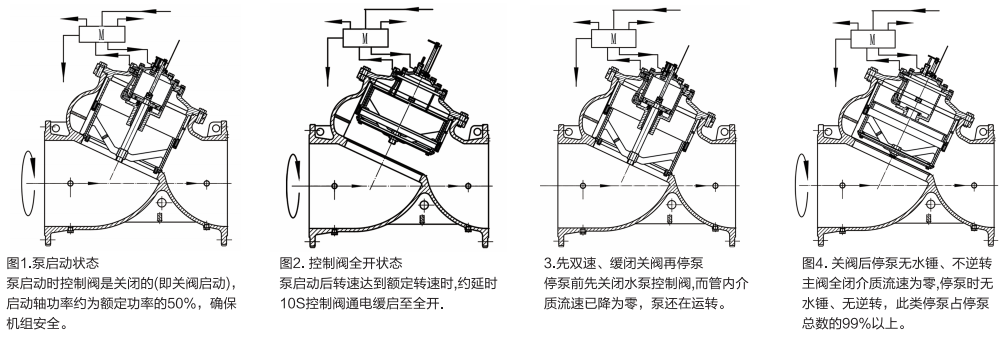

a).控制(zhi)(zhi)泵(beng)的零(ling)流量(liang)啟動 b).控制(zhi)(zhi)零(ling)流量(liang)停泵(beng)
c).控制非人為意外斷(duan)電停泵 d).流量無級調節
四(si)、主(zhu)要結構與性能特(te)點(dian)
主要結構

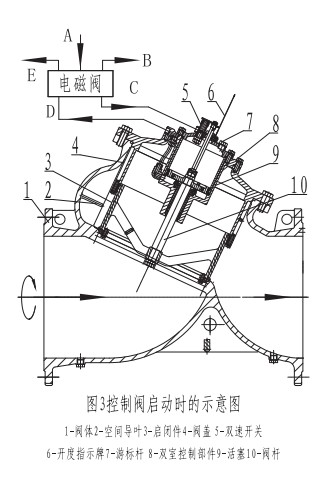

水泵控制閥的整體結(jie)(jie)構(gou)見圖(tu)1, DN小于或等于300為膜片(pian)式驅(qu)動(dong)結(jie)(jie)構(gou)，大于或等于350為活塞式結(jie)(jie)構(gou)。
所(suo)謂無(wu)漩(xuan)(xuan)渦(wo)(wo)(wo)是因為水在(zai)(zai)(zai)閥體內(nei)(nei)流動是不(bu)對(dui)(dui)稱流，不(bu)對(dui)(dui)稱流必將在(zai)(zai)(zai)閥體內(nei)(nei)產生(sheng)不(bu)同(tong)漩(xuan)(xuan)渦(wo)(wo)(wo)強度的(de)徑向或軸向漩(xuan)(xuan)渦(wo)(wo)(wo)，造成漩(xuan)(xuan)渦(wo)(wo)(wo)水頭損失(shi)(shi)。 本產品兩項(xiang)設(she)計專(zhuan)利(li)(li)(li)(li)：在(zai)(zai)(zai)閥體內(nei)(nei)設(she)計了(le)(le)(le)空間導葉片(pian)(見圖1中2),此項(xiang)專(zhuan)利(li)(li)(li)(li)技(ji)術(shu)的(de)專(zhuan)利(li)(li)(li)(li)號是：ZL 201120112733.6;內(nei)(nei)裝(zhuang)(zhuang)式結構(gou)(gou)的(de)專(zhuan)利(li)(li)(li)(li) 號是：ZL 201230637749.9o 無(wu)漩(xuan)(xuan)渦(wo)(wo)(wo)的(de)專(zhuan)利(li)(li)(li)(li)技(ji)術(shu)有效(xiao)減小了(le)(le)(le)漩(xuan)(xuan)渦(wo)(wo)(wo)損失(shi)(shi)，增加(jia)了(le)(le)(le)背壓(ya)(ya)，提高了(le)(le)(le)閥門(men)的(de)出口壓(ya)(ya)力而節能。與(yu)同(tong)類產品相(xiang) 比可節能10%~30%。驅動機構(gou)(gou)內(nei)(nei)裝(zhuang)(zhuang)式專(zhuan)利(li)(li)(li)(li)技(ji)術(shu)，使結構(gou)(gou)大(da)幅度的(de)減小，節省了(le)(le)(le)泵房安裝(zhuang)(zhuang)空間，給用戶在(zai)(zai)(zai)安裝(zhuang)(zhuang)、維修中提供了(le)(le)(le)方便。
性能特點
無漩渦節能水泵控制(zhi)閥，控制(zhi)離心(xin)泵運行特(te)性的主要性能特(te)點有：
—關閥(fa)啟(qi)動，減小(xiao)啟(qi)動軸功(gong)率;
—關閥停泵，停泵無水錘，泵不逆轉(zhuan);
—非人為意外斷電時(shi)，自動緩(huan)閉停(ting)泵。削弱(ruo)停(ting)泵水錘(chui)，避免(mian)水擊力(li)的破壞。
本(ben)控制閥(fa)的主要創新點(dian)有如下四點(dian)：
A. 閥(fa)體內設計了空間導葉，使介質在閥(fa)體內流動無漩渦。(專利技術);
B. 內裝動(dong)平衡雙室驅動(dong)結構(gou)。(專利(li)技術);
C. 由雙速(su)驅(qu)動(dong)(dong)開(kai)關來實現(xian)雙速(su)兩階段啟動(dong)(dong)，全過程都自動(dong)(dong)控制，柔(rou)性(xing)運動(dong)(dong)無噪聲(sheng)、安全可靠(kao)，排除了(le)目前(qian)常(chang)見的大閥瓣(ban)自由落(luo)下而(er)產(chan)生(sheng)的巨大噪聲(sheng)。
D. 啟閉件(jian)處于動平衡狀態，自閉性能好。
五、水泵控制閥(fa)電路控制示意圖（供參考）
六、控制離(li)心(xin)泵(beng)運行特性原理(li)圖
