一、 產品概述
HA001-4X-10/16Q型可調(diao)減壓(ya)閥(fa)是一種無需外供能源(yuan)，由介質自身壓(ya)力(li)驅 動閥(fa)門。在(zai)公(gong)稱壓(ya)力(li)范圍內通過導閥(fa)調(diao)節，滿足不同設(she)計工況所需出口壓(ya)力(li)的水力(li) 控制閥(fa)門。
在任何流量下(xia)，設(she)定的(de)出口(kou)壓力不變;進口(kou)壓力P1,在0.8P1-1.05P1范圍(wei) 內波動時，設(she)定的(de)出口(kou)壓力P2不變。
二(er)、 技術(shu)參數
1、 本產(chan)品執行標準CJ/T 256-2007《分(fen)體先導式(shi)減壓(ya)穩(wen)壓(ya)閥》標準;
2、 連接法(fa)蘭(lan)符合個國(guo)家GB/T1721.6標(biao)準(zhun)，強度密封試驗(yan)按GB/T13927執行;

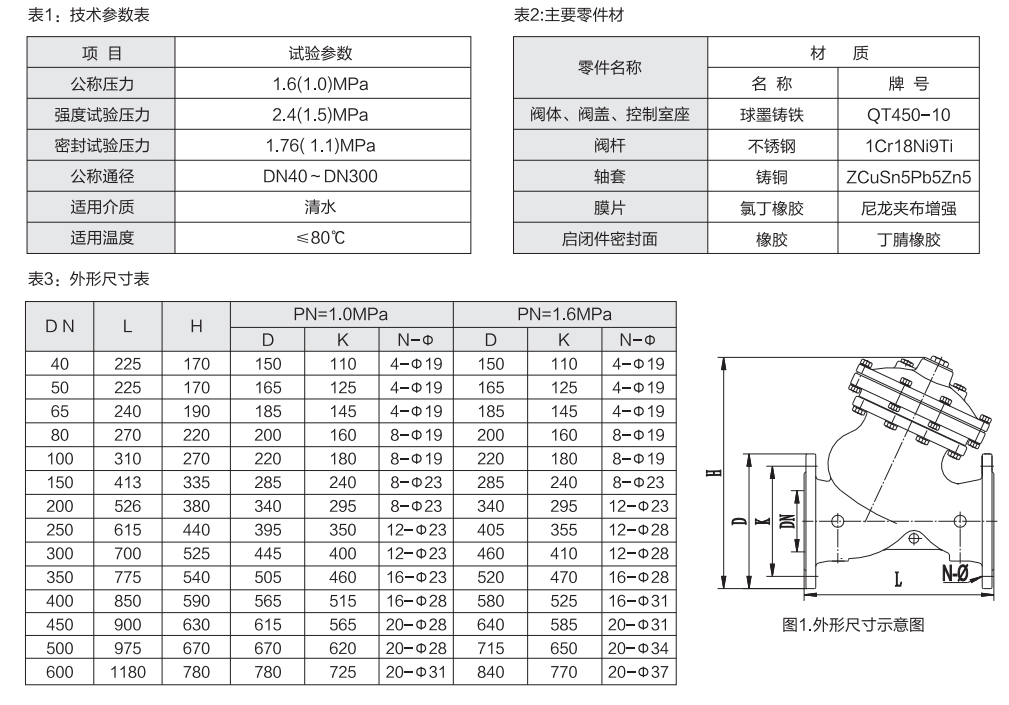

3、 相關技(ji)術參(can)數見表1,主要零件材料見表2,夕卜形(xing)連(lian)接(jie)尺寸表3;
三、工作原(yuan)理

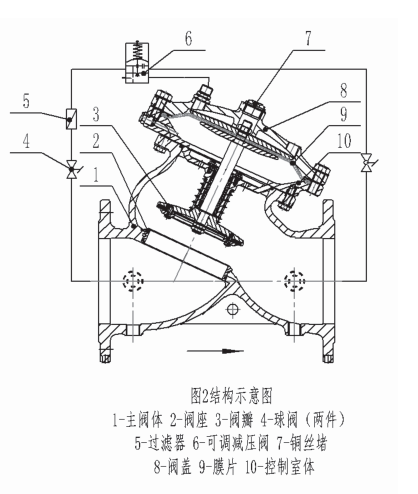

1) .可(ke)調減(jian)壓閥(fa)(fa)工作的(de)驅動(dong)(dong)源是由介質的(de)自(zi)身壓力(li)(li)(li)實(shi)(shi)現(xian)(xian)水力(li)(li)(li)控(kong)(kong)制(zhi)，無(wu)須外加 動(dong)(dong)力(li)(li)(li)(見圖2)。膜(mo)片上、下(xia)(xia)構(gou)成雙(shuang)室(shi)控(kong)(kong)制(zhi)的(de)傳動(dong)(dong)結構(gou)，主閥(fa)(fa)出口(kou)端的(de)壓力(li)(li)(li)信號進(jin) 入膜(mo)片的(de)下(xia)(xia)控(kong)(kong)制(zhi)室(shi)與閥(fa)(fa)腔(qiang)內(nei)的(de)彈簧力(li)(li)(li)相平(ping)衡，當出口(kou)壓力(li)(li)(li)變化失去平(ping)衡時，導(dao) 閥(fa)(fa)6自(zi)動(dong)(dong)對膜(mo)片上控(kong)(kong)制(zhi)室(shi)的(de)壓力(li)(li)(li)進(jin)行調節，對主閥(fa)(fa)實(shi)(shi)現(xian)(xian)先導(dao)放大(da)控(kong)(kong)制(zhi)，使主閥(fa)(fa)桿(gan)作 上、下(xia)(xia)運動(dong)(dong)，改變主閥(fa)(fa)的(de)開度(du)，恢復平(ping)衡。使主閥(fa)(fa)出口(kou)壓力(li)(li)(li)的(de)設定值保持不變。
2) .壓(ya)(ya)力水進入主(zhu)閥的(de)進水口(kou)后，經過閥瓣與閥座所形成(cheng)的(de)簾面(mian)(mian)積產(chan)生的(de)過 流損失(shi)、以及克服彈(dan)簧和(he)啟(qi)閉件運(yun)動的(de)機械損失(shi)，達到出口(kou)端(duan)減壓(ya)(ya)的(de)目的(de)。簾面(mian)(mian) 積越(yue)小(即主(zhu)閥的(de)開度越(yue)小)流速變化(hua)遞度越(yue)大(da)(da)，壓(ya)(ya)降越(yue)大(da)(da)，反之壓(ya)(ya)降越(yue)小。
3) .導閥膜片(pian)的(de)下控(kong)制室(shi)通過(guo)控(kong)制管路與其主閥出口(kou)端壓力(li)(li)(li)(li)信號，作(zuo)用(yong)力(li)(li)(li)(li)向 上，而膜片(pian)上控(kong)制室(shi)與主閥的(de)進口(kou)端相接，膜片(pian)作(zuo)用(yong)力(li)(li)(li)(li)向下。在設定壓力(li)(li)(li)(li)確定后, 膜片(pian)上、下作(zuo)用(yong)力(li)(li)(li)(li)平(ping)衡(heng)。
4) .導閥蓋上(shang)端的調節螺栓按順時(shi)針方向(xiang)(xiang)轉動時(shi)出口(kou)壓力增加，逆(ni)時(shi)針方向(xiang)(xiang) 轉動時(shi)出口(kou)壓力減小，彈簧全(quan)松時(shi)主(zhu)閥關閉。
四、主要性能和特性
1) 關于最(zui)大(da)流量(liang)：
減壓(ya)閥最(zui)大流量(liang)(liang)(liang)定義(yi)為：當設(she)定的出口壓(ya)力下降O.IMpa時的流量(liang)(liang)(liang)上限。顯(xian)然各企的產(chan)品(pin)因流量(liang)(liang)(liang)特性優劣相差，最(zui)大流量(liang)(liang)(liang)值是不(bu)同的。
2) 本產品流量特性

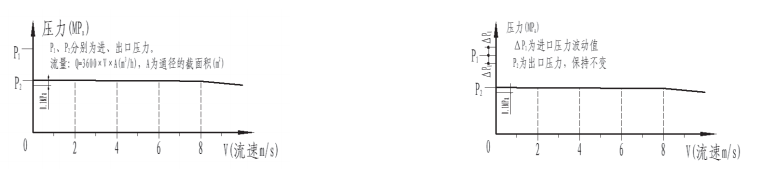

本產品(pin)的(de)最大流(liu)(liu)量：從接近于零的(de)微流(liu)(liu)量調試開始(shi)，直至流(liu)(liu)速(su)達到8m/s,設定出口壓力的(de)下降值小于O.IMpa。給排(pai)水領(ling)域的(de)供(gong)水流(liu)(liu)速(su) 多在2m/s,—般不超過(guo)3m/s。流(liu)(liu)量特性曲線見圖表1,最大流(liu)(liu)量見表1。

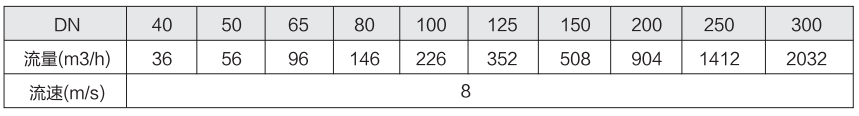

表1:我公司(si)的(de)減壓閥當設定出口壓力下降小(xiao)于(yu)0.1 MPa時,的(de)最大(da)流(liu)量表
3)本產品壓(ya)力特性
當(dang)進口壓力在(zai)0.8P1-1.05P1范圍內波動時，能保持主閥出口設定壓力不變，壓力特性曲線見圖表2。
當(dang)上游(you)壓力低于出(chu)口設定壓力時，主閥(fa)將會自(zi)動關閉。
可調減(jian)壓閥廣泛(fan)應用(yong)于給排(pai)水、暖(nuan)通/空調及(ji)需要減(jian)壓控(kong)制的工(gong)況。
可調(diao)減壓(ya)(ya)閥(fa)通(tong)徑范(fan)圍一般不大于(yu)300mm (含300mm),其主(zhu)閥(fa)的(de)閥(fa)體設計(ji)成(cheng)直流式“葫蘆”形(xing)，具有極佳的(de)抗汽(qi)蝕(shi)性能，配制汽(qi)蝕(shi)罩(zhao) 可適合在高壓(ya)(ya)差(cha)或熱水工況(kuang)下(xia)使(shi)用。
