一、產品概述
HA009—4X—10/16Q型型復(fu)合式(shi)(shi)高速進排(pai)(pai)氣閥(fa)(下稱排(pai)(pai) 氣閥(fa))是(shi)一(yi)種供(gong)輸水管(guan)道(dao)專用的進排(pai)(pai)氣控制裝置，廣泛(fan)應用于 各供(gong)、給(gei)水領域管(guan)網系統。復(fu)合式(shi)(shi)是(shi)指一(yi)個腔內同時具備大孔 或(huo)小孔進、排(pai)(pai)氣功能的閥(fa)門。
主要特點：
1 )結構簡單而具備大小(xiao)排氣孔自(zi)動進排氣功(gong)能，屬于基(ji)本免 修產品。
2) 排氣量大，排氣速度可達一馬赫。(正常大氣壓下340m/s)
3) 排氣(qi)壓差(空氣(qi)關閉壓力)大于0.2MPa,在任何壓差下排 氣(qi)不自閉。
4) 正常輸(shu)水運行時，由小排(pai)氣孔自動排(pai)凈管內(nei)析出的(de)壓(ya)力氣囊(nang), 提高高山輸(shu)水效率(lv)。
5) 排完管內氣后(hou)，受壓力水沖擊時(shi)能瞬時(shi)閉(bi)閥不泄(xie)水。

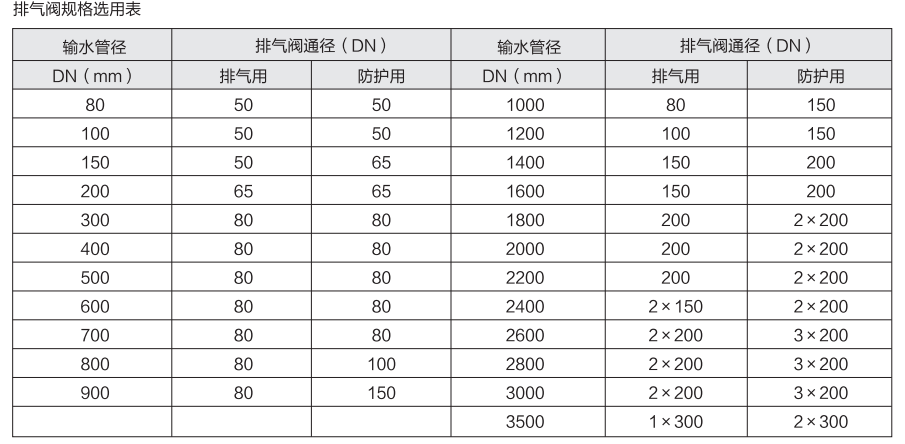

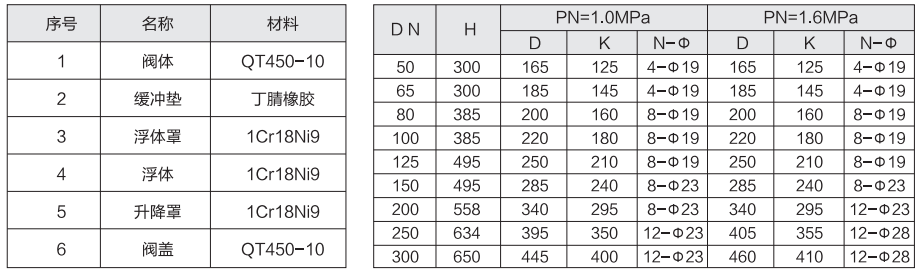

二、技術參數
三、工作原理

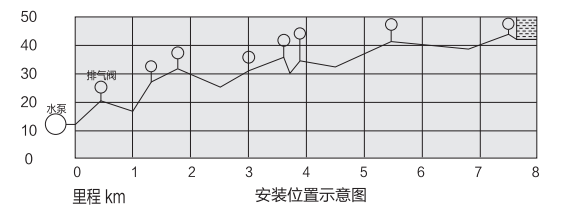

排氣閥安裝在管(guan)(guan)道(dao)縱向高點管(guan)(guan)頂以上，當管(guan)(guan)內有空氣時首先聚(ju)集在排氣閥內。
1) 空管注水(shui)時:當管內為空氣(qi)時，浮(fu)體(ti)和升降罩(zhao)只受重力作用(yong)，無浮(fu)力，因此兩者就(jiu)下(xia)(xia)落到浮(fu)體(ti)罩(zhao)底部的(de)(de)緩沖墊上。管內 空氣(qi)在(zai)水(shui)壓作用(yong)下(xia)(xia)，通過浮(fu)體(ti)罩(zhao)的(de)(de)窗口和閥(fa)蓋的(de)(de)排(pai)(pai)氣(qi)孔高速(su)排(pai)(pai)向大氣(qi)。
2) 排氣后自(zi)閉不泄水(shui):當管內空(kong)氣排出后，管內的水(shui)從閥(fa)體下部進入閥(fa)腔，此(ci)時浮體和升降罩迅速上浮，升降罩頂住閥(fa)孔 密(mi)封處，排氣閥(fa)自(zi)動關閉停止排氣，并不泄水(shui)。
3) 正常(chang)運(yun)作時小(xiao)孔排(pai)氣(qi):因(yin)管(guan)內(nei)壓力(li)波(bo)動，溶解在水中的(de)空(kong)氣(qi)會逐漸(jian)析出，并(bing)聚積在管(guan)頂的(de)排(pai)氣(qi)閥腔中。在排(pai)氣(qi)閥中形成 有壓氣(qi)囊，氣(qi)囊增大，閥內(nei)水面就下降，當水面降至(zhi)浮力(li)小(xiao)于浮體(ti)自重時，浮體(ti)因(yin)重力(li)而下落，將(jiang)頂部(bu)的(de)小(xiao)排(pai)氣(qi)口(kou)打開(kai)，小(xiao)孔 自動排(pai)氣(qi)。當氣(qi)體(ti)排(pai)空(kong)，氣(qi)囊消失水面上升(sheng)，浮體(ti)又升(sheng)起，再(zai)將(jiang)小(xiao)排(pai)氣(qi)口(kou)關閉，于是形成間(jian)斷性(xing)小(xiao)孔自動排(pai)氣(qi)。
4) 自動進氣破壞(huai)真空(kong)(kong)(kong)：當管內產生真空(kong)(kong)(kong)時，浮體和升降(jiang)罩同時快速(su)下落，大(da)量空(kong)(kong)(kong)氣補入，破壞(huai)管內真空(kong)(kong)(kong)，保證管網(wang)安全。
四、主要性能特點

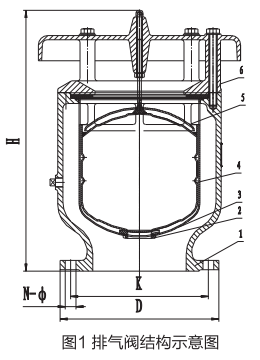

1 )結構簡(jian)單而具備大小(xiao)排(pai)氣孔自(zi)動進排(pai)氣功能(見圖1 );性能可靠基本是免修理產(chan)品。
2) 排氣量大(da)，排氣速度可達(da)一(yi)馬赫(he)。
3) 排氣(qi)壓差(空氣(qi)關(guan)閉(bi)壓力)大于(yu)0.2MPa,在任(ren)何壓差下(xia)排氣(qi)不自閉(bi),優(you)于(yu)國內(nei)外排氣(qi)閥。
4) 正常(chang)用運行時能自動排凈壓(ya)力氣(qi)囊中的氣(qi)體。
5) 排完氣后，受水沖擊時(shi)能瞬時(shi)閉閥不排水。

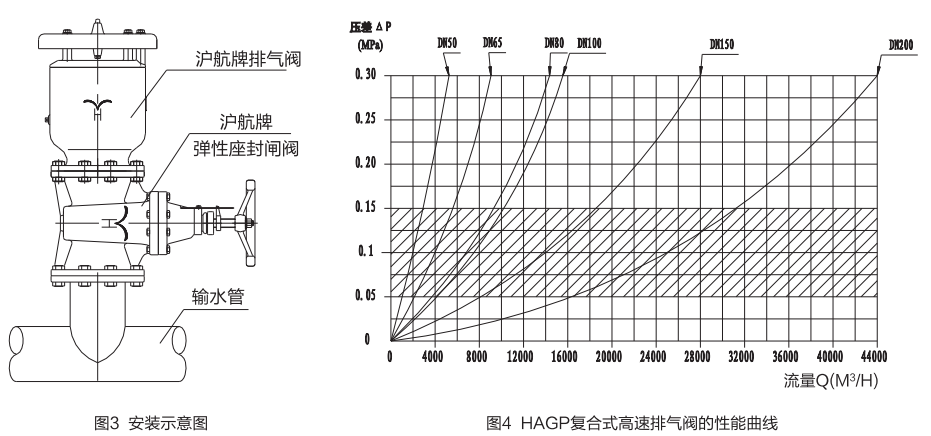

五、安裝與調試
